一、新水泥混凝土基礎(chǔ)要求：

1、新澆的混凝土要有足夠的養(yǎng)護時間，澆制后保水養(yǎng)護不少于 7 天，整體固化

養(yǎng)護期不少于 28 天（保證水泥的固化時間，讓水泥在固化過程中產(chǎn)生的白色粉末完全析出于基礎(chǔ)表面）。

2、表面平整度好，3 米直尺允許誤差 3mm。

3、按設(shè)計標號施工，保證球場基礎(chǔ)有足夠的強度及密實度，無裂縫、脫層、起粉等現(xiàn)象。

4、四周設(shè)排水明溝。為保證排水流暢，基面要找坡 5‰，并且符合設(shè)計要求。

5、要留溫度伸縮縫，一般按縱橫 4m, 寬 4mm，深 3cm 切縫，以防熱脹冷縮造成混凝土開裂。

6、下雨天不能施工，避免在烈日下或溫度過高的情況下施工。

7、室內(nèi)場地應(yīng)保持良好的對流通風效果。

二、舊水泥基礎(chǔ)：

1、基礎(chǔ)要求：堅實、平整、無下沉板塊，斷裂縫不超過 10mm 寬，若沒有切割合理溫度縫，必須按新水泥基礎(chǔ)要求切割溫度縫。若基礎(chǔ)有下沉或極不平整、斷裂風過寬過多等現(xiàn)象，建議重新用瀝青混凝土（>40mm 厚）或水泥混凝土（>50mm 厚）鋪設(shè)找平整。

2、基礎(chǔ)處理：若基礎(chǔ)有裂縫超過 2mm 寬的，應(yīng)用切割機擴寬裂縫 3-5mm，按新水泥基礎(chǔ)要求磨縫、填縫；若寬度少于 2mm 的把縫表面磨成“V”字型，厚度5mm，寬度 3mm，直接用填縫膠分多道填平即可。

三、基礎(chǔ)處理：

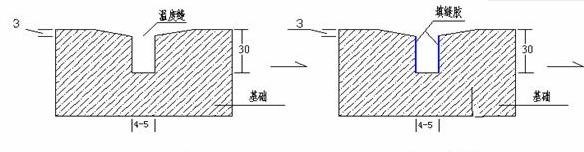

1、磨縫：把溫度縫兩邊的基面各寬 4~5mm 磨成斜口深 3mm，使溫度縫表面成“V” 型，（各 4~5 寬是提高填縫膠與基面的粘接面積，增加其粘接力，3mm 深是保證

填縫膠厚度而不占用彈性層的位置，保證整體的緩沖性好，使基礎(chǔ)的熱脹冷縮不影響硅 PU 表面）。對于一些晝夜溫差大的地方，伸縮縫可適當切割得稍微深些。

2、酸洗：

以清水潤濕基面，用 8%左右的稀鹽酸潑灑并洗刷基面，再用清水沖洗干凈，并圈劃出積水 處，清洗干燥后基面應(yīng)無白色粉化物及浮松物。

3、伸縮縫處理：

待基礎(chǔ)干燥后，用硅 PU 填縫膠或手工聚脲材料填補伸縮縫；

4、修補：

用硅 PU 填補材料，填平場內(nèi)凹陷處，減低積水現(xiàn)象；

 5、密封底漆：

①基層干燥后，對明顯凸出部分進行打磨處理，然后施工封閉底漆。施工時水泥基面要求堅固、干燥、干凈、平整，無油污及粉化現(xiàn)象。

②待施工基層干燥后，用底漆材料均勻地滾涂或噴涂于基面上，使其與地面和加強層涂料更粘合；使之不易脫層和產(chǎn)生氣泡。如有部分地面吸料較明顯的要重復(fù)滾涂一至兩遍。待底漆層干固后，再進行下一道工序施工。

③ 水泥基礎(chǔ)不能有明水，含水率不能超過 8%；

 6、彈性層：

彈性層施工前應(yīng)仔細檢查確認基礎(chǔ)處理完后方能進行彈性層施工，把硅PU彈性材料用齒刮板涂刮于基面，每道涂刮厚度不能超過4mm，每道涂刮時間間隔為前一道干固為準（一般約 10 小時），直至涂刮到要求厚度。以達到球場的彈性效果；

7、加強層：

施工使用方法與彈性層一致。干固后表面要求平整光滑，以加強球場的耐磨度； 彈性層與加強層任何一層時間間隔超過三天需涂刷專用界面底漆。彈性層與加強層若需做厚或者保證好的干燥流平效果建議添加 0.5%的水，另外添加 4-5%的DMC 溶劑，不建議加市場上采購的復(fù)合溶劑。

8、面層：

面層為雙組份水性材料，必須按規(guī)定比例把兩組份充分攪拌均勻，把 A、B 組分的硅 PU 色料按比例攪拌后用滾筒滾涂 2 層，每道滾涂時間間隔為前一道干固為準（一般約 10 小時），使得色彩鮮艷悅目，并且對氣候和紫外線輻射具有很強的抵抗力,球場面層更美觀耐久；

備注：為了保證面漆更好的附著力，建議水性面漆之前刮涂或者滾涂噴涂 1-2 遍界面底漆。

9、劃線

用雙組份硅 PU 白線漆畫標準球場界線,用美紋膠紙按線緊粘在地面上,防止毛邊, 用刷子直接刷涂料 2 層，第二層待第一層干后涂刷。

四 、注意事項：

1、硅 PU 防水底涂

【狀態(tài)】：無色透明液體；

【包裝】：16Kg/桶；

【用量】：0.1-0.2kg/m2（視地面情況）；

【固化時間】：夏季表干 4H，實干 8H；冬季表干 12H，實干 24H；具體情況視天氣而定（溫度，濕度等）；

【固化效果】：形成連續(xù)均一穩(wěn)定透明涂膜，不粘手，有一定強度；

【基面要求】：基面潮濕度小于 8%；水泥強度不低于 C20；基面平坦、無凹凸不平，蜂窩麻面、水泥疙瘩；

【環(huán)境要求】：施工溫度 5~40°C 之間，低于 5°C 不宜施工或禁止施工； 基層表面溫度應(yīng)高于露點溫度 3°C 以上；

相對濕度不能大于 85°，雨天、潮濕天不宜施工。

【操作時間】：開啟桶蓋后，應(yīng)于 30 分鐘內(nèi)使用完畢。

【儲存環(huán)境】：陰涼通風，環(huán)境溫度 5~40°C

【注】：本產(chǎn)品為單組分，開桶即用，不得添加任何添加劑（稀料、水、石英砂等）；

本產(chǎn)品不宜做厚，伸縮縫處妥善處理不宜存料,否則可能會出現(xiàn)鼓包現(xiàn)象。

本產(chǎn)品主要滲透封閉地面毛細孔，增強與彈性層粘接力。若施工完有局部沒封閉好的地面，可立即復(fù)涂或達到表干狀態(tài)后復(fù)涂至完全封閉，否則可能因封閉不好導(dǎo)致彈性層與地面脫層；

剩料可保存，將桶蓋壓緊，不得與空氣接觸，放置陰涼通風環(huán)境妥善保存。2、硅 PU 彈性層、加強層

①、新國標硅 PU 彈性層加強層由于新國標環(huán)保指標的要求，厚度 8 毫米，0 VOC， 材料里不含有任何溶劑，故較為粘稠。施工新國標彈性層加強層時可適當加水加快厚涂的固化時間，加稀料意在方便施工和更好的表觀效果；

②、施工方法如下：彈性層加強層打開包裝后，用電動攪槍將該材料攪拌至均勻， 加入材料質(zhì)量千分之五的水，攪拌 30 秒左右至水與材料充分融合，后加入材料質(zhì)量百分之五的稀釋劑（碳酸二甲酯）攪拌至材料均勻后方可施工，每桶材料需在 20 分鐘內(nèi)施工完成。

③、水須為純凈水。礦泉水或自來水、湖水等，水中富含的金屬類物質(zhì)會對材料的固化時間有影響，間接影響其流平性、表觀效果。若水中含有醇類物質(zhì)會直接影響材料質(zhì)量，嚴重的會引起材料不固化。后果非常嚴重。

④、稀釋劑須為環(huán)保的高純度碳酸二甲酯，且為知名廠家生產(chǎn)。小廠家的或其它稀料會因相容性不好影響產(chǎn)品質(zhì)量，帶來副作用。純度不夠含有的雜質(zhì)如醇類， 會直接影響產(chǎn)品的質(zhì)量，嚴重的會引起材料不固化。后果非常嚴重。

⑤、若新國標彈性層加強層采用厚涂施工（一次成型厚度 2~4 毫米），需注意環(huán)境溫度不得超過 25 度，避開高溫環(huán)境施工，避免潮濕環(huán)境下施工，避免陽光直射。規(guī)避材料在此環(huán)境下 反應(yīng)劇烈，不規(guī)則膨脹鼓泡的風險。

⑥、新國標面漆需在加強層施工完畢完全固化后 1 天之內(nèi)涂布，否則高強度的紫外線照射會對新國標加強層表面產(chǎn)生負面影響，影響其附著力。

3、硅 PU 面涂

【狀態(tài)】：A 組分為有顏色的液體；B 組分為無色透明有一定黏度的液體。

【包裝】：20Kg/組（A：18.75Kg ： B：1.25Kg）

【用量】：0.2Kg/㎡ 。

【固化時間】：夏季表干 15 分鐘，實干 4 小時；冬季表干 1 一小時，實干 8 小時；

【固化效果】：形成顏色均勻的涂層，美觀耐磨防滑，附著力強；

【基面要求】：加強層完全固化。加強層施工完畢后兩天內(nèi)進行面層的施工，不得逾期，且施工前需進行徹底的地面清掃。若因時間過長灰塵堆積過多或強紫外線照射對加強層的不利影響，需將原基面打磨，清掃后進行界面劑的涂布，待界面層實干后，方可進行面層的施工；

【環(huán)境要求】：施工溫度 5~40°C 之間，低于 5°C 不宜施工或禁止施工；基層表面溫度應(yīng)高于露點溫度 3°C 以上；相對濕度不能大于 85°C，雨天、潮濕天不宜施工。

【操作時間】：AB 組分均勻攪拌完成后，應(yīng)于 15 分鐘內(nèi)使用完畢，若超過 15 分鐘，材料會出現(xiàn)輕微增稠，此時材料在桶中已經(jīng)初步固化，若此時將材料涂布在地面上，可能會出現(xiàn)附著力不足進而產(chǎn)生脫層起皮現(xiàn)象。攪拌時間 1 分鐘左右， 至均勻即可，切忌高速攪拌時間過長，否則材料溫度升高會增加材料活性，固化速度加快，操作時間大幅縮短，嚴重的在桶中固化，無法正常施工。

【儲存環(huán)境】：陰涼通風，環(huán)境溫度 5~40°C

【注】：本產(chǎn)品為雙組分，開桶即用，不得添加任何稀料；

滾涂兩遍，第一遍可適當加砂增加摩擦力，目數(shù) 80~120 目，加沙量為 5%~20%； 第一遍表干后方可進行第二遍的滾涂；

如有剩料，在未加固化劑的情況下，蓋好桶蓋，放置于陰涼通風的環(huán)境下妥善保存。

本產(chǎn)品為純水性，故儲存環(huán)境溫度與施工環(huán)境溫度需高于 5°C，否則材料有凝結(jié)成冰的可能，一旦結(jié)冰，融化后材料會變性，涂布后涂膜達不到原有的性能和效果。

【結(jié)語】：本材料用于對硅 PU 施工隊技術(shù)交底，意在配合施工隊更好的完成各項工程。硅 PU 施工是一個系統(tǒng)的工程，工程承攬方必須對硅 PU 施工技術(shù)有深刻的理解，掌握硅 PU 各個材料的技術(shù)特性，而不能一味地追求工期和表觀效果而快速施工或者添加過量、不合格的稀釋劑，否則會導(dǎo)致工程的失敗。硅 PU 體系的最后成功常取決于四個關(guān)鍵方面，即原材料供應(yīng)商、施工場所、施工方和添加劑。
